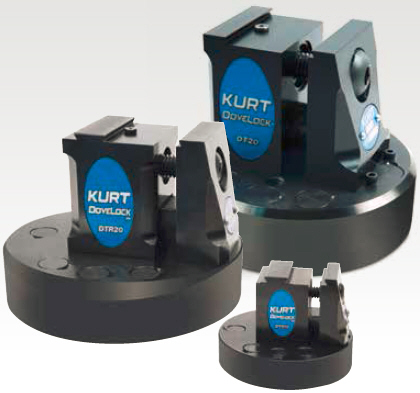

DoveLock? 燕尾鉗口五軸鉗

DoveLock? 燕尾鉗口五軸鉗可用于四軸和五軸CNC機床上進行五個面的加工。
虎鉗使用優質4140硬質鋼材，在大切削力時將工件的變形和移動減至最低。
可反向使用型具有更寬的燕尾寬度尺寸選擇。
絲杠高置有助于減小變形。
動鉗的一部分伸入到定鉗內滑動，使鉗口位置更穩定。
預置定位銷使工件定位及在側面受力時更穩定。
型號有：標準型DT20，可反向使用型DTR20和DTR10。
安裝底座上的孔系可適用于大多數機床。
工件上的預加工燕尾只需要3.2mm的材料。
定鉗和動鉗是配對加工的，精度更高。
有維修保證

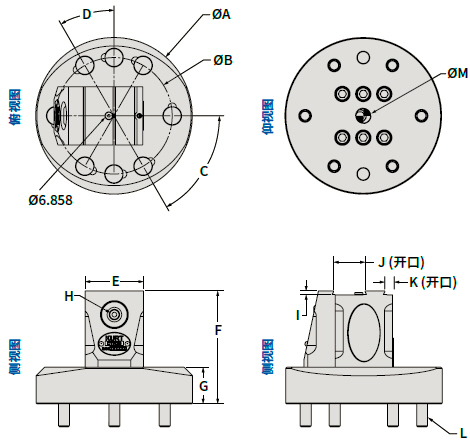

	DTR20	DTR10	DT20
ØA	136.65	68.33	113.54
ØB	101.60	50.80	88.90
C	60°	60°	60°
D	30°	30°	30°
E	50.80	25.40	50.80
F	98.43	50.80	95.25
G	31.75	15.88	31.75
H	(1/2-13) 半圓頭六角螺釘	(1/4-20) 半圓頭六角螺釘	(1/2-13) 半圓頭六角螺釘
I	3.18	3.18	3.18
J(開口)	27.69-41.91	13.21-20.32	29.97-42.67
K(開口)	8.38-22.35	7.37-14.48	-
L	(3/8-16) 六角頭螺釘	(10-32) 六角頭螺釘	(3/8-16) 六角頭螺釘
ØM(滑動配合銷)	12.70	6.35	12.70
重量	5.0kg	0.7kg	3.6kg

夾緊力表 DT20 DTR20
扭矩Nm	夾緊力kN
9	4.4
18	8.9
27	13.3
36	17.8

燕尾加工刀具
型號：DT20-363

DT20鉗的墊高塊
型號：DT20-1

DT20-1 墊高塊尺寸參數
高度mm	31.75
直徑mm	113.54
重量kg	2.3 kg

其它規格基礎板的選項請洽我們
